TOSHIBA dynabook R734/K ノートパソコンのメモリ増設(4GB→12GB)

ノートパソコンのメモリを増設したのでその記録です.

※追記 この後に更に16GBに増設しました.以下のページで報告しています.

TOSHIBA dynabook R734/K ノートパソコンのメモリ増設(12GB→16GB) - 三浦と窮理とブログ

目次

仕様

今回メモリを増設したノートパソコンは

TOSHIBA dynabook R734/K PR734KEF637AD31 です.

パワーモバイルPC dynabook R734 仕様

OSはwindows10にアップグレードしてあります.

もともと4GBのメモリが入っていて,もう一つスロットがあるのでそこに8GBのメモリを追加しました.合計12GBになりました.

もともと入っていたメモリはSamsung製でした.

その写真です.

f:id:OviskoutaR:20180827212818j:plain:w500

追加したメモリは Transcend ノートPC用メモリ PC3L-12800 DDR3L-1600 TS1GSK64W6H です.アマゾンで注文しました.

Transcend ノートPC用メモリ PC3L-12800 DDR3L 1600 8GB 1.35V (低電圧) - 1.5V 両対応 204pin SO-DIMM TS1GSK64W6H

Transcend ノートPC用メモリ PC3L-12800 DDR3L 1600 8GB 1.35V (低電圧) - 1.5V 両対応 204pin SO-DIMM TS1GSK64W6H

届いたメモリの写真です.

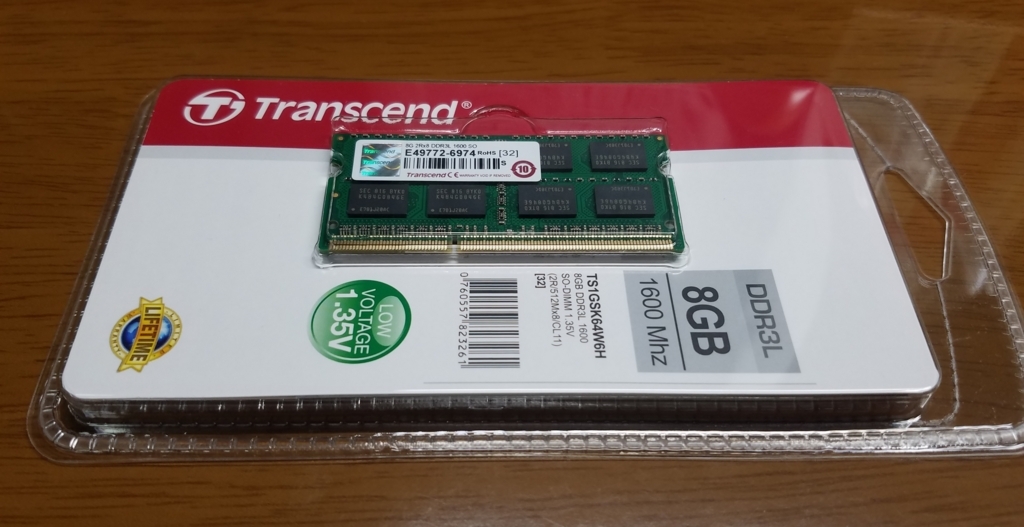

パッケージ

f:id:OviskoutaR:20180827211907j:plain:w500

このパッケージが少し固い材質だったので開けにくかったです.手を切らないように注意しましょう.

メモリ表面

f:id:OviskoutaR:20180827211921j:plain:w500

メモリ裏面

f:id:OviskoutaR:20180827211933j:plain:w500

作業内容

増設の作業は次のページを参考にして行いました.

dynabook.com

作業前に完全なシャットダウンをすることを忘れないようにしましょう.

SHIFTを押しながらシャットダウンをします.

メモリ追加前の写真

f:id:OviskoutaR:20180827212334j:plain:w500

メモリ追加後の写真

f:id:OviskoutaR:20180827212425j:plain:w500

作業動画

増設の作業をしている様子の動画を撮りました.


TOSHIBA dynabook R734/K メモリ増設作業

動作確認

メモリを増設してWindowsが無事起動しました.メモリが認識されているか確認します.

最初にBIOSから確認することを忘れましたが無事動いたのでもう見る気なくなりました.いつか気になったら見ることにします.

タスクマネージャー

メモリ追加前

f:id:OviskoutaR:20180827213535p:plain:w500

メモリ追加後

f:id:OviskoutaR:20180827213546p:plain:w500

ちゃんと認識されました.キャッシュ済み領域が3倍ぐらい増えてもまだまだ容量に余裕がありますね.

CPU-Z

CPU-Zでも当然確認できました.

Memory SPD
DIMM #1
     SMBus address0x50
     Memory typeDDR3L
     Module formatSO-DIMM
     Manufacturer (ID)Samsung (CE00000000000000000000)
     Size4096 MBytes
     Max bandwidthPC3-12800 (800 MHz)
     Part numberM471B5173EB0-YK0
     Serial number98F80314
     Manufacturing dateWeek 14/Year 15
     Number of banks8
     Nominal Voltage1.35 Volts
     EPPno
     XMPno
     AMPno
JEDEC timings tableCL-tRCD-tRP-tRAS-tRC @ frequency
     JEDEC #15.0-5-5-14-19 @ 380 MHz
     JEDEC #26.0-6-6-16-22 @ 457 MHz
     JEDEC #37.0-7-7-19-26 @ 533 MHz
     JEDEC #48.0-8-8-22-30 @ 609 MHz
     JEDEC #59.0-9-9-24-33 @ 685 MHz
     JEDEC #610.0-10-10-27-37 @ 761 MHz
     JEDEC #711.0-11-11-28-39 @ 800 MHz

DIMM #2
     SMBus address0x52
     Memory typeDDR3L
     Module formatSO-DIMM
     Manufacturer (ID)Transcend Information (7F4F000000000000000000)
     Size8192 MBytes
     Max bandwidthPC3-12800 (800 MHz)
     Part numberTS1GSK64W6H
     Serial number00006974
     Manufacturing dateWeek 29/Year 18
     Number of banks8
     Nominal Voltage1.35 Volts
     EPPno
     XMPno
     AMPno
JEDEC timings tableCL-tRCD-tRP-tRAS-tRC @ frequency
     JEDEC #15.0-5-5-14-19 @ 380 MHz
     JEDEC #26.0-6-6-16-22 @ 457 MHz
     JEDEC #37.0-7-7-19-26 @ 533 MHz
     JEDEC #48.0-8-8-22-30 @ 609 MHz
     JEDEC #59.0-9-9-24-33 @ 685 MHz
     JEDEC #610.0-10-10-27-37 @ 761 MHz
     JEDEC #711.0-11-11-28-39 @ 800 MHz

しょぼいパソコンだけど,あと2年は使いたい.

作業は簡単でしたしちゃんと認識されたのでよかったです.これから実際に使っていって様子を見たいと思います.
